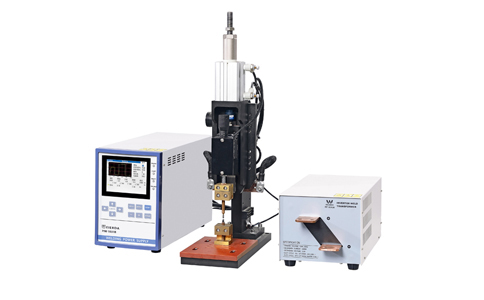

逆变点焊机电源PWM控制系统概述
逆变点焊机电流型PM控制系统的基本工作原理,逆变焊接电源的电流型PWM控制系统分为平均电流控制模式和峰值电流控制模式。其中峰值电流控制模式实现方法简单,控制性能好,目前应用比较成熟。软开关点焊逆变器的初级电流波形规整、无电流尖峰、可以采用峰值电流控制模式。峰值电流控制模式的采样处理电路采集电感电流信号,经采样电阻转变为电压信号并与误差电压信进行比较,当瞬时电流值达到设定值时,关断PwM比较器的输出,从而根据瞬时电流的大小来调节功率开关管的导通比,控制逆变器的输出。逆变点焊机峰值电流控制模式输入的三角波信号为逆变器的瞬态电流信号,可以快速响应逆变器工作电流的变化,实现逐脉冲控制,提高系统的动态响应性能、并对逆变器进行快速的过流保护。与电压控制模式相比,峰值电流控制模式具有如下优点:
1、逆变焊接电源峰值电流控制模式是比电压控制模式低阶的系统,系统稳定性好、容易补偿;
2、焊接电源峰值电流控制模式使电流环闭环,可以大量地衰减输人噪声信号,在某些情况下,甚至可以消除输入噪声;
3、电源峰值电流控制模式具有瞬时限流调整能力,能够快速响应网压及负载变化,自动平衡电路工作状态。
逆变点焊机IP-4000C在实际工作中可以检测原边桥臂上的电流变化量,让其参与PWM的调节,也就是形成一个内部的反馈环即电流环,组成电压、电流双闭环逆变控制系统,也就是我们常常说的初级定电流控制系统。
本文原创,苏州威尔达焊接设备有限公司专业工程师撰写。精密逆变焊接电源www.szweierda.com(精密逆变点焊机厂家)。
