逆变点焊机电源主电路拓扑结构

返回列表 来源:威尔达 浏览:- 发布日期:2018-04-27 19:59:58【

  逆变点焊机电源主电路拓扑结构
  逆变点焊机电源的核心是逆变开关电路,或者叫逆变主电路,通过电力电子开关的导通与关断,完成逆变功能。逆变点焊机电源主电路形式主要有单端双管正激式、半桥式和四管全桥式,如图所示

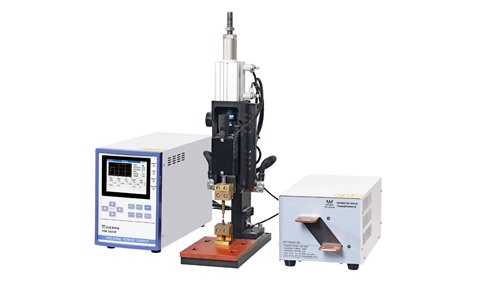

逆变点焊机外观图:
精密逆变点焊机PIW-5031B
  逆变点焊机主要电路图:

逆变点焊机主电路原理图

  1、单端双管正激式主电路适用于小功率电源。因为其控制电路简单,不存在直臂导通,没有因电路不对称而导致的变压器单向偏磁问题,也没有合闸瞬间变压器的饱和问题,工作过程中功率开关管所承受的管压降较小。但是由于其变压器铁芯利用率只有半桥和全桥的一半,所以一般用于小功率电源。

  2、半桥式主电路在开关管关断过程中,由变压器漏感引起的电压尖峰会被二极管箝位,因此开关管上的最高电压不会超过输入电压。由于变压器一次绕组上的方波电压幅值只是电源电压的一半,这将影响其功率输出,因而半桥式主电路不适用于输出功率较大的场合。但半桥式主电路具有很强的抗不平衡能力,因此被广泛应用于中、小功率的场合。

  3、四管全桥式主电路拓扑结构在开关管承受同样的电压和电流的情况下,逆变器有更大的功率输出,因此该电路结构是国内外DC/DC变换器中最常用的电路拓扑形式之一,在中等功率以上的逆变点焊电源场合更是首选拓扑。在该形式的主电路中,三相工频交流电经三相桥式全波整流后得到脉动较小的直流电,再经电容滤波后得到比较平缓的直流电,送至逆变主电路,通过控制两组功率开关管的基极电平信号,就可以获得不同频率、不同大小的交流电送至焊接变压器的初级。
