逆变点焊机保护电路设计

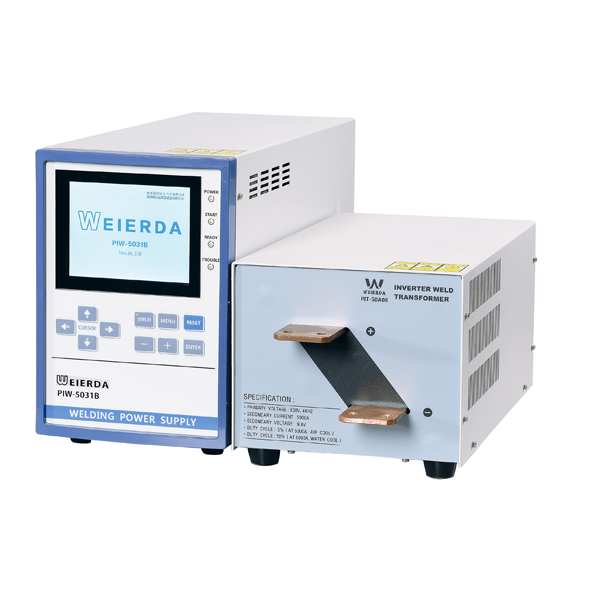

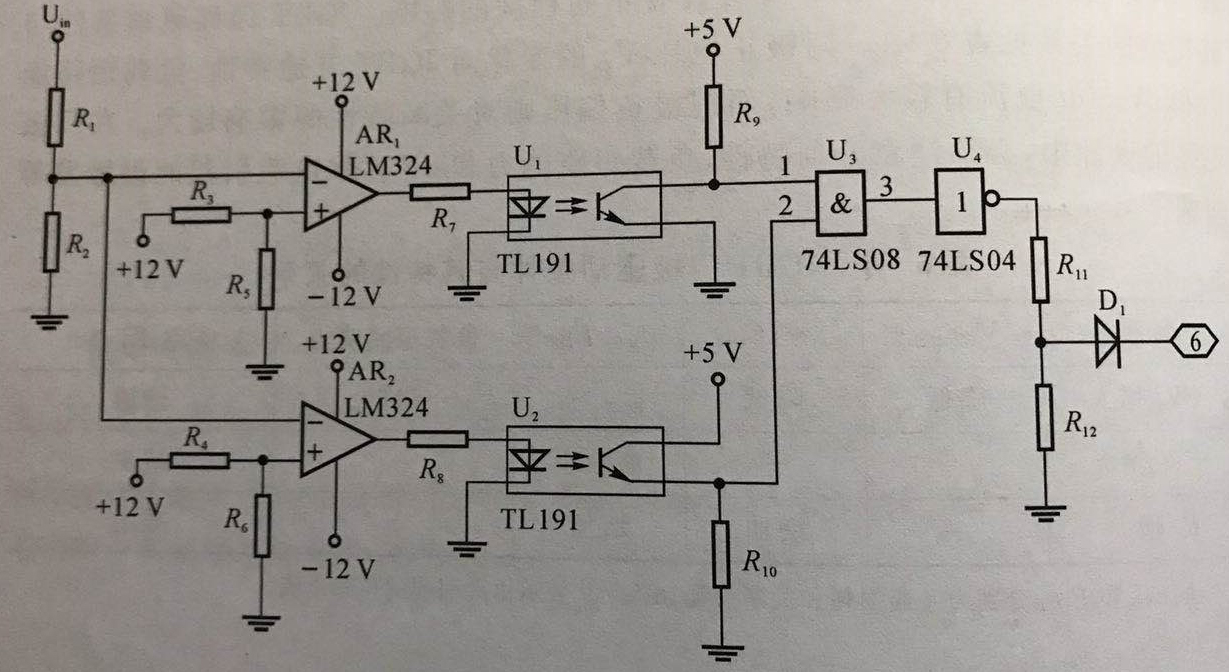

         逆变点焊机输入过压、欠压保护电路设计，在实际生产中，输入电压的大幅度波动常会给逆变点焊机的功率器件带来极大的损伤，并且当输入电压的波动超过控制系统允许的范围时，势必降低焊机控制系统的控制精度，使焊接质量不稳定。为此需要对输入过压、欠压进行保护，电路如图6-18所示：


         当系统允许输入网压波动范围为士15%时，则逆变点焊机输入直流电压V的波动范围为438V时，过电压保护电路动作，运放比较器AR2输出端由高电平转为低电平，光耦U2关断，与门输入端2脚获得低电平信号，其输出为低电平，通过非门最终输出一个高电平信号，通过UC3875实现软关断。
         总之一台性能优秀的逆变点焊机必须考虑保护电路的设计。
