逆变电阻焊电源

逆变电阻焊电源PIW-5230B逆变焊接电源|输入三相380V|输出最大电流10000A|次级电压9 8V
订购热线:13915583428
立即咨询

逆变电阻焊电源PIW-5230B概述


    自从20世纪80年代中期,美国,日本两国分别推出第一台逆变式点焊机以来,逆变点焊电源已经有了长足的发展,无论国外还是国内,逆变点焊电源已经成为点焊接电源当今发展的主流方向之一,其应用主要集中在汽车,家电,电子等行业中的中,小功率点焊机上。国外主要汽车制造公司均已建立起以逆变点焊机为主的汽车车身焊接装配线,而小功率逆变点焊机在电子行业中更是成为不可或缺的关键设备。现以苏州威尔达焊接设备有限公司生产的精密逆变焊接电源PIW-5230B为例,讲述其优点。

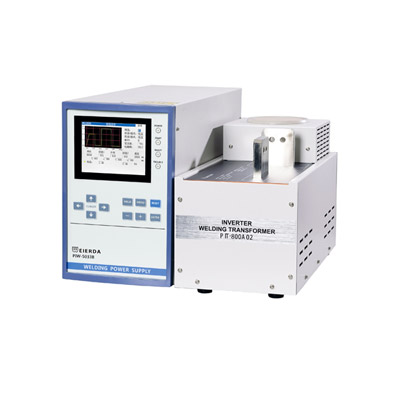

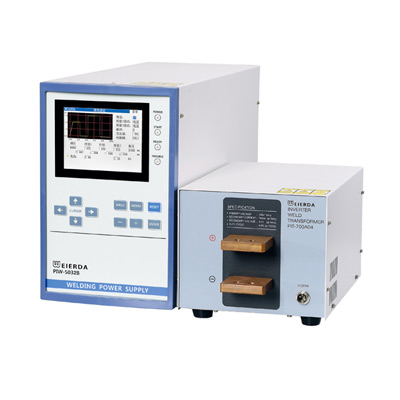

逆变焊接电源


    逆变电阻焊电源PIW-5230B的工艺优点:

    1)逆变点焊电源PIW-5031B相比传统交流点焊电源,形成稳定熔核的电流范围大。因输出直流焊接电流,所以热效率高。又因为直流没有电流尖峰,故不易产生飞溅,使得允许的电流上限较大。在焊接电流有效值相同的条件下,逆变点焊电源PIW-5031B所焊接的工件的动态电阻值比交流焊接电源时要大些,因此焊点发热量大,熔核生长较快,使得允许的电流下限较小,即直流输出时形成稳定熔核的电流范围宽。
    2)焊接电源会延长点焊机电极寿命。逆变点焊机输出直流电,因无电流尖峰,使电极不受机械撞击,有利于电极寿命的延长。
    3)逆变电源受电磁影响小。在交流点焊机的工作机臂内放进导磁性焊件和夹具时,对焊接电流的影响大,但逆变直流点焊机则无此影响。
    4)逆变焊接电源无交流“集肤”作用。沿上、下电极的轴线方向,不同焊件厚度上焊接电流分布比较均匀,因而加热比较均匀。
    5)可以广泛点焊异种金属。直流电流具有“集束”作用,电流相对比较集中、分流小,热效率高,并且可以用低电流焊接。因此,中频逆变点焊机具有焊接带镀层钢板,铝及对不同导热材料进行组合焊接的优越特性


    精密逆变电阻焊电源PIW-5230B型的技术参数:

逆变焊接电源PIW-5230B技术参数:
型号 输入电压 额定功率 最大输出电流 控制模式 负载持续率 逆变频率
PIW-5230B 交流三相380V 75KVA 10000A 初级定电流/次级定电流/定电压/定功率/定脉宽 7% 1k-4k根据客户要求
焊接循环时段 焊接脉冲数 电流缓升缓降 存储焊接规范数 外形尺寸(mm) 重量
20 2 63 610*200*325mm(电源)
440*210*184mm(变压器)
16KG(电源)
21KG(变压器)




 精密逆变电阻焊电源PIW-5230B应用实例:
   本公司生产的精密逆变焊接电源,是一款中频逆变焊接电源,主要应用在汽车,传感器,家电,电池,马达电机转子,汽车线束,贴片电感等等电子元器件的焊接加工生产。主要应用场景如下图:
马达换相器焊接碳刷点焊机多股铜线点焊机




    苏州威尔达焊接设备有限公司是专业的点焊机设备生产厂家,公司多年来专注于研发制造高效节能的精密中频逆变点焊机,逆变焊接电源,晶体管式焊接电源,电池点焊机,以及各种焊接电流检测仪,焊接压力检测仪。如果您对我们的逆变点焊机感兴趣,请联系:18606218431(手机)。

                                                                              转载请注明出处:苏州威尔达焊接设备有限公司  www.szweierda.com (专业点焊机厂家)
