苏州威尔达逆变焊接电源规格书
苏州威尔达精密逆变焊接电源规格书

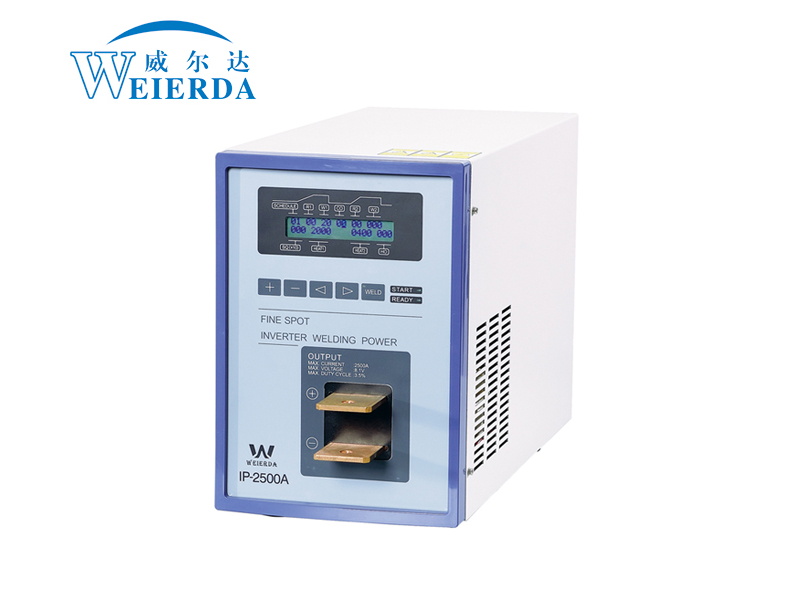

| 机型 | IP-1300A | IP-2500A | IP-4000C /PIT-50A06 |
| 电源 | 三相380v（或单相ac 220v订制） | ||
| 最大功率 | —— | —— | 50kva（ac220v时）/ |
| 额定功率 | 1.5kva | 5.5kva | 24kva（使用率7%）/15.0kva |
| 输出电压 | 5.5v | 8.1v | —— |
| 额定电压 | —— | —— | ——/300v |
| 2次侧空载电压 | —— | —— | ——/10.0v |
| 最大输出电流 | 1300a(变压器内置) | 2500a(变压器内置) | 200a/5000a |
| 逆变控制频率 | 4khz | ||
| 最大使用率 | ·3.5%（1000a） ·2.4%（1200a） ·2.1%（1300a） （使用温度30℃） |
·5.0%（2000a） ·4.0%（2250a） ·3.5%（2500a） （使用温度45℃） |
·14.0%（100a）/4.5%（5000a） ·11.0%（130a）/6.0%（4000a） ·8.4%（170a）/8.0%（3000a） ·7.0%（200a） /12.0%（2000a） |
| 逆变控制方式 | 定电流控制 | ||
| 电源冷却方式 | 强制空冷 | ||
| 规范选择 | 63种规范（1~63），通过外部信号或面膜开关进行切换 | ||
| 电源时序设定范围 | ·sq：0000~9990ms（*）·rise1：00~49ms ·rise2：00~49ms·weld1：00~99ms ·weld2：000~299ms·cool：00~99ms·hold：000~999ms（*） （*）软件开关（sw1）设定为1时，sq和hold有效。 |
||
| 电流设定范围（峰值） | heat1 100~1300a heat2 100~1300a |
heat1 400~2500a heat2 400~2500a |
heat1 800~5000a heat2 800~5000a |
| 电流监测（峰值） | 通过对设定电流变动的上下限来设定监测范围（0%~49%）。 | ||
| 外部输入信号 | 继电器输入、晶体管式输入、外部供电输入 ·规范选择1、2、4、8、16、32（通过二进制对应1~63种规范） ·起动输入·焊接许可·按键锁定·异常复位·奇偶校验·通电中断 |
||
| 外部输出信号 | 输出容量：dc24v 20ma max ·准备完了信号·焊接终了信号(电流异常时也输出)·异常信号·正常信号 加压阀驱动：dc24v，或ac220v |
||
