各种电池点焊机特性分析

返回列表 来源:威尔达 浏览:- 发布日期:2018-07-12 23:28:42【

  电池点焊机特性分析:

  动力电池点焊是电池组加工过程中必不可少的一道重要工序,从电芯到电池组组装的每个连接环节都离不开点焊,点焊的品质直接影响到整个模组的品质。最常见的点焊品质问题有电池虚焊和镍片炸焊,电池虚焊往往不易发现,会给电池组后期使用留下重大的,甚至安全隐患,炸焊在电池点焊时会直接反映出来,通过电池点焊机也能智能的筛选出来,它往往会造成零件损耗。下面,针对不同类型的电池点焊机,我们可以从原理上去深入了解它们电源输出特性。

  1.交流点焊机,通过单片机控制可控硅得到正弦交流电给焊接变压器,焊接变压器再将高压的正弦交流电转换成低电压的正弦交流电输出到平行点焊头,也就是我们常说的电极,进行焊接。

  正弦交流点焊机的优点是成本低,故障率低。缺点是可控硅一旦触发导通,其关断必须要等到交流电过零点才能关断,这样导致焊接时间延长,随着时间的延长,其焊接的功率越来越低,因此,延长的焊接时间对焊接效果毫无益处,只会徒增焊点温度,容易造成功率调小了虚焊,调大了炸焊、熔锡等。这个现象在保护板镍片点焊时很常见,因为保护板焊盘底下的锡很敏感,这点反应映出交流脉冲点焊温度高不争的事实。所以在点焊铝壳负极或钢壳正极时,由于其铆钉面积较小,不容易散热,经常出现密封圈烧熔的现象,还有保护板镍片点焊容易出现虚焊或焊盘熔掉的现象。

  2.电容储能点焊机,通过单片机控制储能电容的充电电压,再控制电容对焊接变压器的放电时间,使焊接变压器的次级每次都输出同样大小的功到点焊针放电点焊。特别需要说明的是,市面上所谓的微电脑高频逆变点焊机都是储能点焊机。

  储能点焊机放电能量集中,焊接时间短,成本也比较低,非常适合电池点焊。但是它焊接火花飞溅大,故障率比较高,储能电容的容量衰减也会导致焊接性能下降,特别是近年焊接自动化的兴起,受制于储能电容的充电时间,无法快速稳定输出焊接能量,因此它只适合用于手动点焊作业。

  3.中频逆变焊接电源,交流输入经过滤波整流成线形直流电,直流电再通过逆变模块IGBT转换成中频方波交流输入给变压器初级,变压器次级输出波形经全波整流后输出稳定的低压大电流到点焊头放电。

  中频逆变点焊机的频率和控制方式是判断其性能的重要指标。一般1-10KHz逆变频率统称为中频,控制方式上次级定电流,次级定电压,次级定功率是最理想的控制方式,通过闭环控制,能根据实际输出电流调整高频脉冲宽度,做得差一些的则采用定脉宽调制,属于开环控制,由于点焊时点焊头及焊件本身都会对焊接造成很大影响,所以稳定性相对较差。中频焊接电源频率一般在4-5KHz比较好,一方面在输出端能获得稳定的焊接波形,另一方面在这个频段能反馈和控制较大的放电电流,变压器需要一定的响应时间,频率太高,电流做不大。

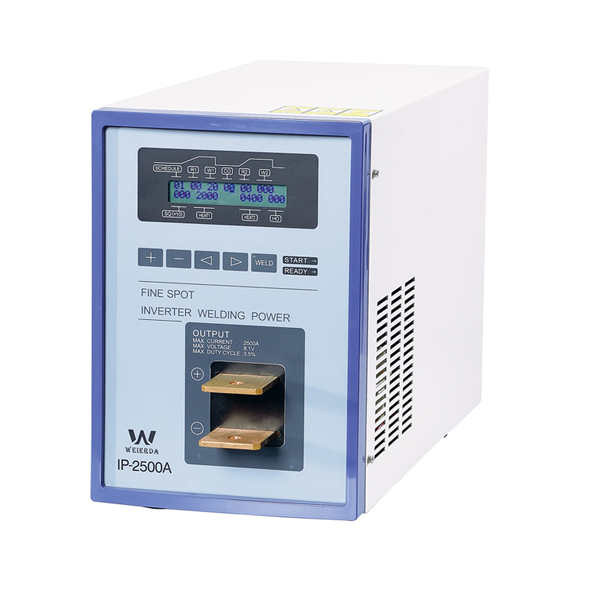

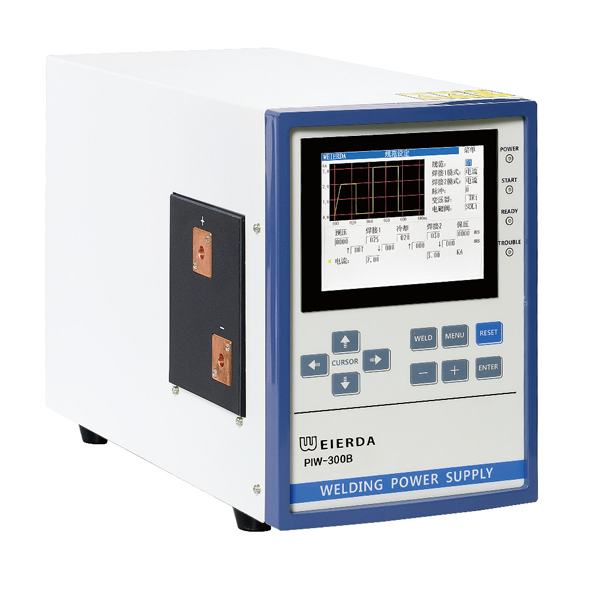

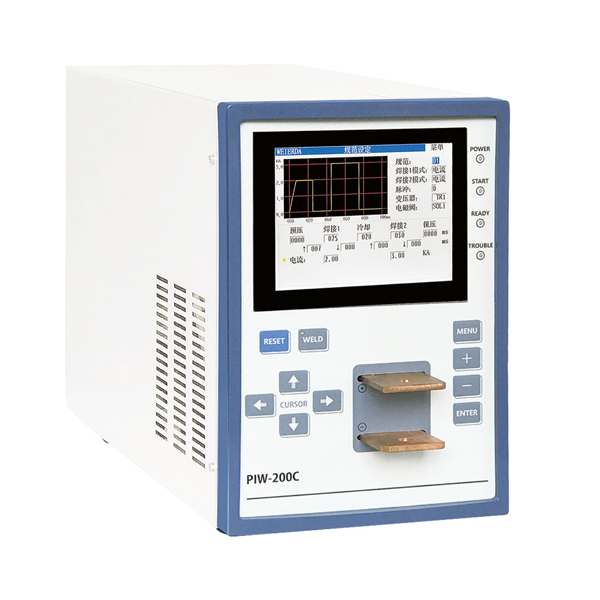

中频逆变焊接电源IP-2500A逆变焊接电源PIW-200C图

  苏州威尔达焊接设备有限公司生产的IP-2500A小功率中频逆变焊接电源,4KHz频率,2500A输出,能精确控制电流并显示实际放电波形,能连续稳定放电,有电流缓升和两段波形控制,还有炸火、欠流、过流等报警暂停功能,无电容充电延时和电网波动影响,特别适合自动化点焊。

  4.晶体管式焊接电源,是最理想的电阻焊接电源,不需要焊接变压器,电流上升快,直接高频输出电流波形,可以选择定电流、定电压或定电流定电压控制方式,在这里强烈推荐一下苏州威尔达焊接设备有限公司的晶体管式焊接电源WTA-8000B,和WTB-4000B,它完全可以替代进口的日本产品,在同类型的产品上,已经完全达到了甚至更加超越了进口的产品。虽然国产设备一直给人留下不如进口设备的诟病,但是这款晶体管式焊接电源经过大量的厂家实验印证,不论在输出精度上(频率2百万赫兹,时间精度0.001毫秒调节),性能稳定性上,都在同业中具有极佳的口碑,而且价格只有同类型进口设备价格的6-7成左右。

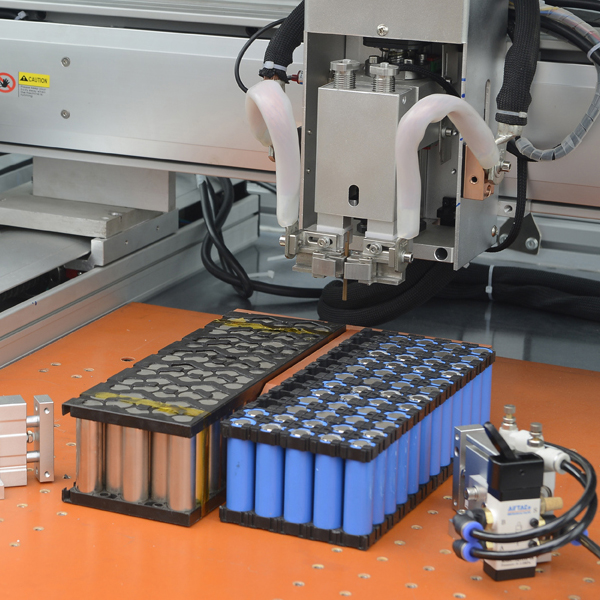

电池自动点焊机苏州威尔达晶体管式焊接电源

  总之,苏州威尔达焊接设备有限公司推荐大家可以根据自己的经济状况和工艺要求去选择一台合适的电池点焊机电源,然后在配合平行焊接机头,就可以组合成一台电池点焊机,苏州威尔达焊接是专业的电池点焊设备生产厂家,主要有晶体管式焊接电源,中频逆变焊接电源,各种手动,自动,半自动电池焊接平行机构。请参考苏州威尔达电池点焊机 www.szweierda.com 去选择。



  本文原创,转载请注明:苏州威尔达焊接设备有限公司点焊机实验室
