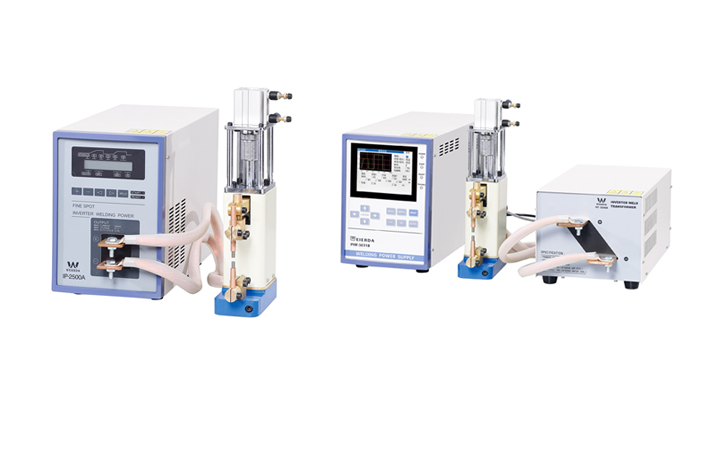

精密逆变点焊机偏磁现象的抑制方法
精密逆变点焊机偏磁现象的抑制方法
抗直流偏磁是全桥逆变点焊机电源的关键问题之一为了解决PWM全桥逆变点焊机电源中存在的直流偏磁问题,常采用如下措施:
1)在中频变压器的铁芯中加气隙,增加铁芯磁阻,提高变压器自身抗直流偏磁能力;设计变压器时磁通密度按单向工作状态选取,但这是以降低铁芯的利用率为代价,会增大变压器的体积和质量。
2)变压器原边绕组中串接无极性隔直电容,以此来消除变压器一次侧电压波形中的直流成分。当单向伏秒积分增大时,产生的直流成分会被隔直电容抑制,在定程度上会抑制偏磁现象。这种方法一般只适合小功率电源,因为无极性电容耐压和容量一般是有限的,因而需要大量电容进行串、并联,会增加逆变器的体积质量和成本。另外,在电容上会有压降,而且电容时间常数比较小,会降低变压器原边电压脉冲的宽度和幅值,从而降低变压器的输出功率。
3)尽量选取特性一致的功率开关管和输出整流电路中的二极管。
4)逆变点焊机电源采用软启动和软关断技术,尽量降低变压器的剩磁。
另外,在控制方案上可采取:双环控制技术(将变压器的励磁电流作为内环,控制PWM脉宽抑制偏磁)、逐脉冲检测法、电流型PWM法、采样保持法及通过采样变压器原边电流并提取其直流分量来调整PWM脉宽等方法。
