电池点焊机

电池点焊机|晶体管电池点焊机|极性切换型(正反波)|焊接电源 定电流 定电压 定功率
订购热线:13915583428
立即咨询

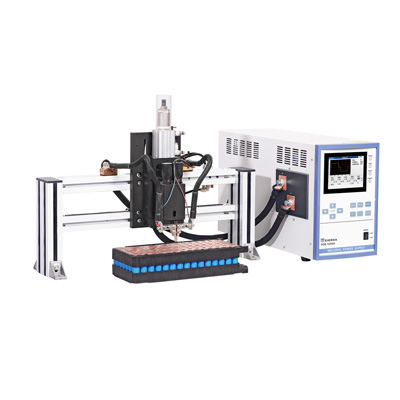

电池点焊机/电池组点焊机
Battery (pack) spot welder

电池点焊机用晶体管式焊接电源WTB-4000B产品特点:

1、直流方波输出,可设置正反波输出,可设置电流缓升缓降,波形平整,无交流过零点电流不连续的缺陷,热量集中,提高了焊接热效应。
2、由32位单片机控制,具有初级定电流,次级定电流,定电压,定功率,定脉宽占空比,同时对电流,电压,功率,电阻,占空比进行监控。
3、采用目前主流的桥式逆变技术,稳定节能可靠。
4、具有电流异常,监控值超限,过热等报警,并且通过I/O输出,提高焊接品质。
5、硬件自我保护功率,本公司所设计的产品,均采用厚膜保护,外部异常情况下,智能切换MOSFET模块的驱动信号,增强系统保护功率。
6、多段多次加热设定,电流缓升缓降功能,中间冷却功能,多段重复功率,适合复杂焊接过程,复杂功率的需求。
7、63组参数存储,方便多种焊接品种的使用
8、强大的外部通讯功能:外部PLC可以通过8421码调用任何一组程序,  具有焊接结束,故障,计数,良品与不良品判断,RS232数据通讯接口,适合自动化焊接。
9、强大的数据处理功能,采用目前市场最快的32位ARM芯片,外加逻辑处理器控制,比同行业用的PIC芯片快至少200倍。
10、响应速度快,采用了2M的逆变频率,有交流和储能焊机从原理上难以超越的优势。

电池点焊机用晶体管电源细节图:

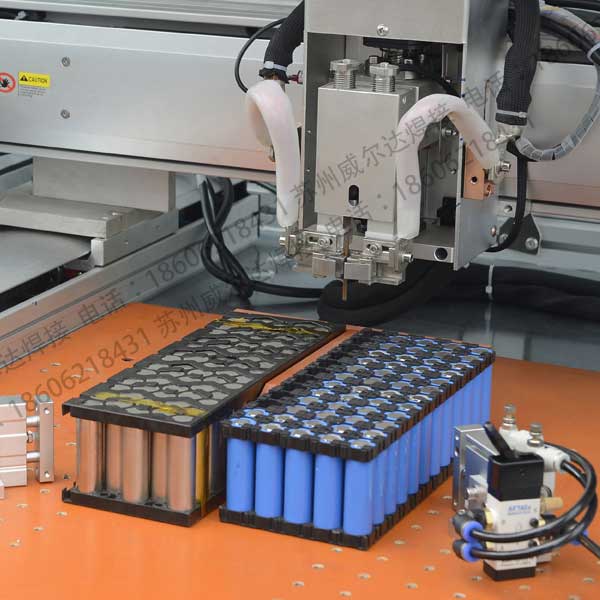

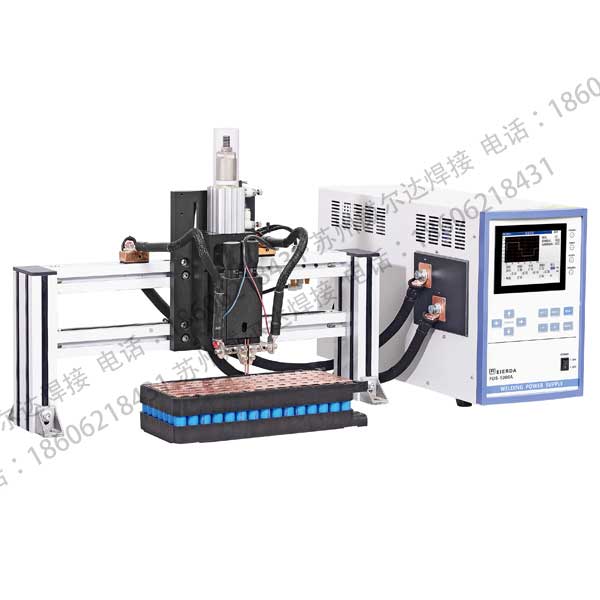

晶体管龙门架电池点焊机电池点焊参数电池点焊机头图


龙门架组电池点焊机装置/电池镍片点焊机装置:

1、设备能点焊镍片厚度为:
0.1-0.2不需要开导流槽,不需要打凸点,拉力测试能达4-6kg
0.21-0.4需要开导流槽和打凸点拉力测试能达到5-7kg
2、点焊电源电压、电流、时间参数、点焊焊接功率、电阻验证合  格率99.99%
3、点焊压力、行程调整
4、弹簧压力系数:
1.5Kg弹簧—起始0.1Kg,每增加1格,压力增加0.1Kg,最大不超过15格
5、点焊电极棒设备夹持端规格:设备夹持点焊电机棒部位直径统一为Ф3mm
6、龙门架电池点焊机控制精度高,可靠性、稳定性好,避免传统气动式控制因气压波动造成的点焊效果波动,稳定性好。
7、压力到位检测,采用光电开关检测压力到位,有效排除电池点焊机压力不可控因素对点焊品质造成的影响。

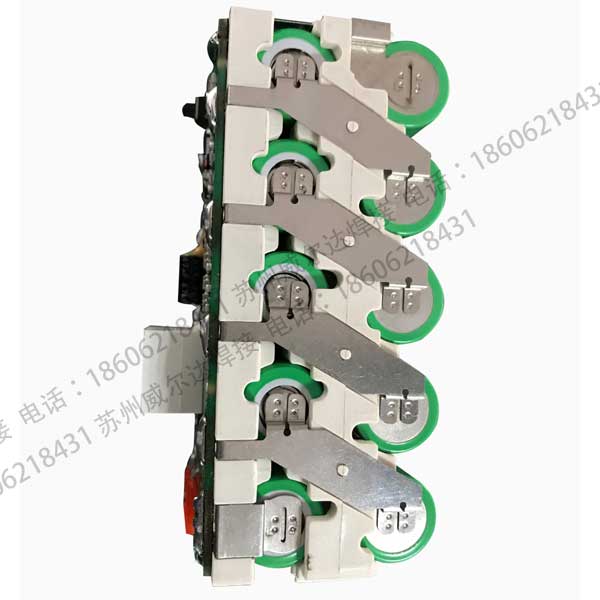

电池镍片点焊机焊接实例:


电池组焊接图电池点焊图

电池点焊机配套的晶体管焊接电源WTB-4000B功率参数:



型号

输入电压

额定功率

最大输出电流

控制模式

负载持续率

逆变频率

WTB-4000B

交流220V

300VA

5000A

定电流/定电压/定功率

2%

2M

焊接循环时段

焊接脉冲数

电流缓升缓降

存储焊接规范数

外形尺寸(mm)

重量

20

2

63

220*340*530

27KG
