当前位置:首页 > 电池点焊机 >

单面垂直电池点焊机

电池点焊机 PB-CZ40-001 垂直单面电池点焊机 适合电动工具,吸尘器,充电宝,汽车,电摩等电池组焊接
订购热线:13915583428
立即咨询

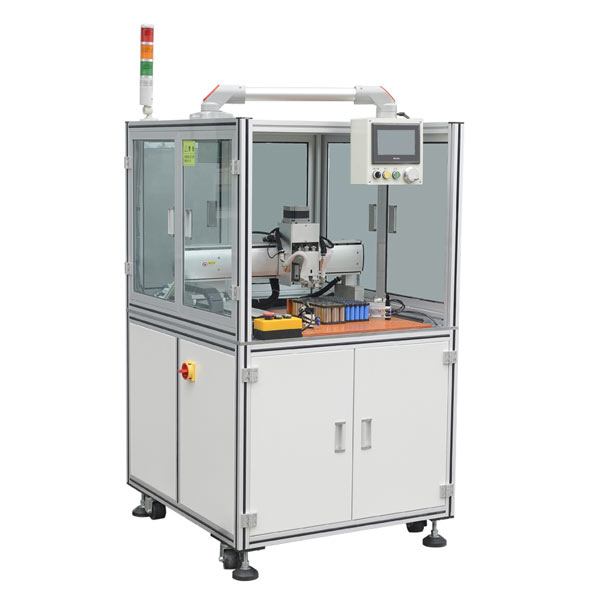

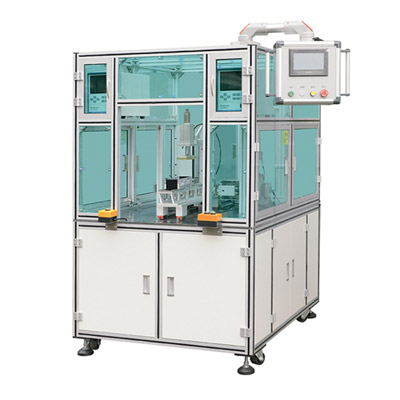

垂直单面自动电池点焊机PB-CZ40-001

一、垂直单面自动电池点焊机PB-CZ40-001的特点:

1、配置晶体管式焊接电源,频率高达2000000赫兹,直流方波输出,可设置正反波输出,可设置电流缓升缓降,波形平整,无交流过零点电流不连续的缺陷,热量集中,提高了焊接热效应。正反波输出的最大优点就是可以使焊接的两个焊点完全对称,老固度一样,不会产生一个焊点大一个焊点小的问题。
2、电池点焊机所配置的晶体管电源由32位单片机控制,具有初级定电流,次级定电流,定电压,定功率,定脉宽占空比,同时对电流,电压,功率,电阻,占空比进行监控。速度快,精度高。
3、采用目前最先进的MOSFET控制技术,高频高速。
4、具有电流异常,监控值超限,过热等报警,并且通过I/O输出,提高焊接品质。
5、硬件自我保护功率,本公司所设计的产品,均采用厚膜保护,外部异常情况下,智能切换MOSFET模块的驱动信号,增强系统保护功率。

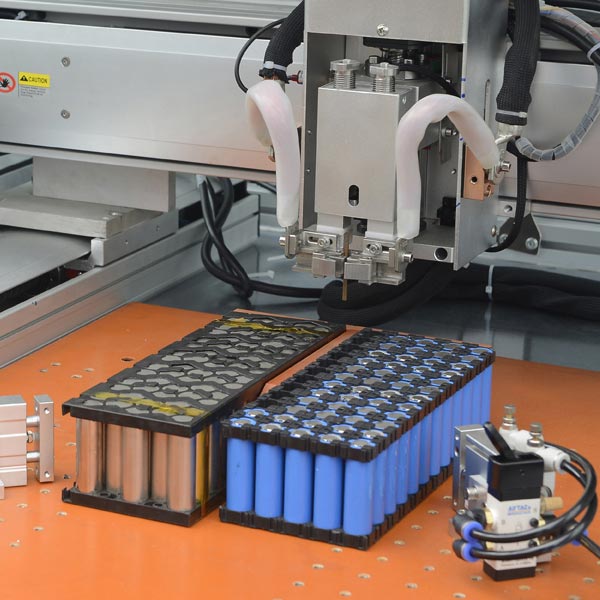

动力电池点焊机工作现场




二、垂直单面自动电池点焊机PB-CZ40-001的功能(Function Characteristics):

1、点焊电源:电压、电流、时间、功率、电阻实际显示、波形显示。
2、点焊压力、行程调整,点焊次数计数,行程控制三菱200W伺服电机。
3、X轴伺服电机行程控制精度:1Pulse=0.005mm;最大行程:400mm;Y轴伺服电机行程控制精度:1Pulse=0.005mm;最大行程:400mm。
4、弹簧压力系数,弹簧起始0.1Kg,每增加1格,压力增加0.1Kg,最大不超过15格。
5、点焊电极棒设备夹持端规格:Ф3mm或者Ф2mm(可选),点焊机效率:每个焊点0.7-2s(可调)。
6、适用电芯规格及排列范围:18650圆柱型电芯规格:65±0.5mm(长)*18±0.5mm(直径)。
7、长度(Y轴)方向最多并排20颗电芯;宽度(X轴)方向最多并排20颗电芯,26650圆柱型电芯规格:65±0.5mm(长)*26±0.5mm(直径)。
8、长度(Y轴)方向最多并排15颗电芯;宽度(X轴)方向最多并排15颗电芯,焊接设备具备预焊接报警功能与X.Y工作平台通讯,人机界面显示报警代码。



三、垂直单面自动电池点焊机PB-CZ40-001的技术参数(Technicai Parameters):

1、设备输入电源:单相~220V/50Hz。
2、总功率:3000W,电源插头:16A三孔插头。
3、最大焊接行程:X轴 MAX=400mm。
Y轴 MAX=400mm;Z轴 MAX=40mm(亚德客气缸、气动)
4、焊接效率:平均每个焊点为0.7-2秒可调。
5、外型尺寸:1000mm(长)*1000mm(宽)*1540mm(高)。
6、接入气管:Ф8mm(外径)* 6mm(内径)。
7、设备气源需求:0.4-0.7Mpa干燥气源。
8、设备排气量:0.113L/S。
9、点焊头配置:气动焊头PH-32。



四、Battery (pack) spot welder电池点焊机/电池组点焊机/晶体管电源细节图:

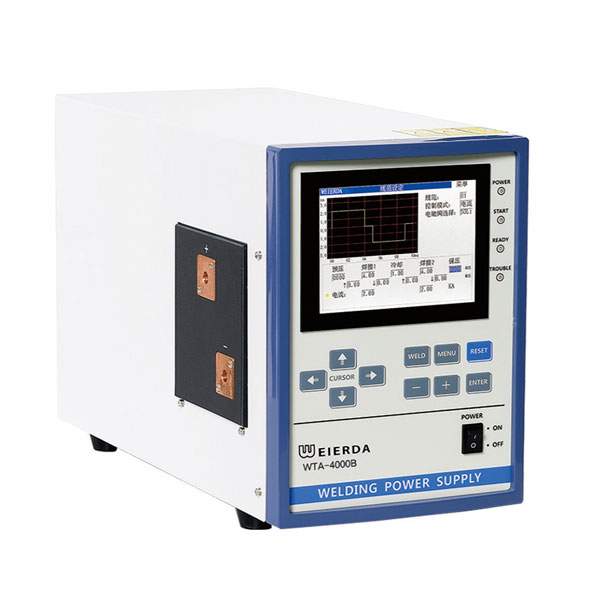

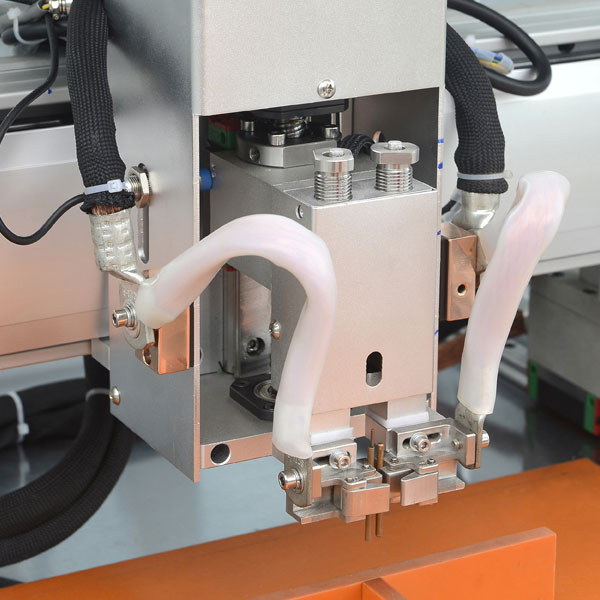

晶体管电池点焊电源电池点焊机机头细节图

五、垂直单面自动电池点焊机PB-CZ40-001的适用范围:

1、该款电池点焊机设备能点焊镍片厚度为:0.1-0.2不需要开导流槽,不需要打凸点,拉力测试能达4-6kg;0.21-0.4需要开导流槽和打凸点拉力测试能达到5-7kg
2、点焊电源电压、电流、时间参数、点焊焊接功率、电阻验证合  格率99.99%;
3、点焊压力、行程调整;
4、弹簧压力系数:1.5Kg弹簧—起始0.1Kg,每增加1格,压力增加0.1Kg,最大不超过15格;
5、点焊电极棒设备夹持端规格:设备夹持点焊电机棒部位直径统一为Ф3mm;
6、龙门架电池点焊机控制精度高,可靠性、稳定性好:避免传统气动式控制因气压波动造成的点焊效果波动,稳定性好;
7、压力到位检测:采用光电开关检测压力到位,有效排除电池点焊机压力不可控因素对点焊品质造成的影响;



六、垂直单面自动电池点焊机PB-CZ40-001焊接实例:

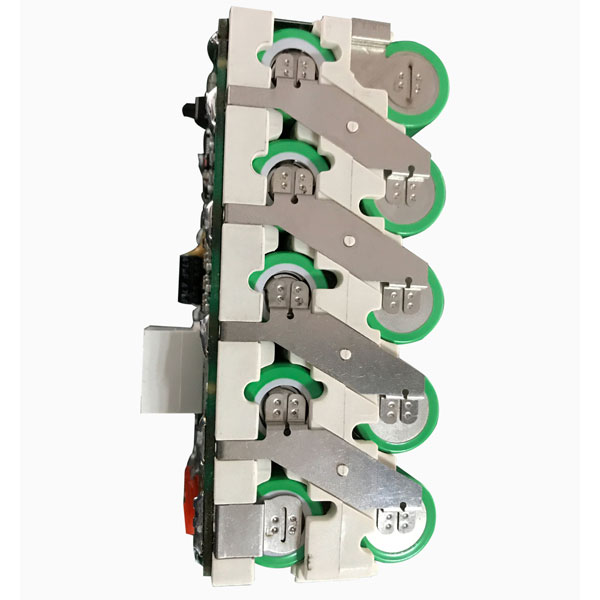

电动工具电池组焊接

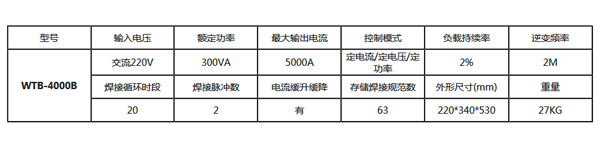

七、电池点焊机配套晶体管焊接电源WTB-4000B功率参数:
