收藏本站网站地图13915583428 您好!欢迎来到威尔达官方网站!

关键词搜索:

当前位置首页 > 点焊机资讯 > 行业新闻 >

如何购选点焊电极材料

返回列表 来源:威尔达 浏览:- 发布日期:2018-11-20 11:41:56【

  在电阻焊中,点焊机电极材料和点焊机电极形状的选择直接影响焊接件的质量、生产成本和劳动生产率,故生产中应予以重视。基于点焊点焊机电极是应用最广泛的点焊机电极,且工作条件最为苛刻,品种最多,本篇将以此为重点予以介绍。

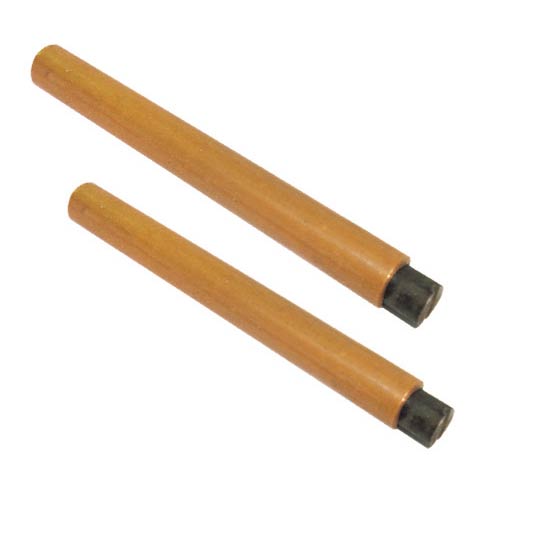

  点焊电极铜镶钨电极
    一、铬锆铜(CuCrZr)

  铬锆铜(CuCrZr)是较常用的电阻焊电极材料,这是由它本身 优良的化学物理特性及很好的性价比所决定的。

  1、铬锆铜电极达到了焊接电极四项性能指标很好的平衡:

  ☆优良的导电性————保证焊接回路的阻抗较小,获到优良的焊接质量

  ☆高温机械性能————较高的软化温度保证焊接高温环境下电极材料的性能及寿命

  ☆耐   磨   性————电极不易磨损,延长寿命,降低成本

  ☆较高的硬度和强度——保证电极头在一定的压力下工作不易变形压溃,保证焊接质量

  2、电极是一种工业生产的消耗品,用量比较大,因而其价格成本也是一个考虑的重要因素,铬锆铜电极相对优良的性能来说,价格比较便宜,能满足生产的需求。

  3、铬锆铜电极适用于碳钢板、不锈钢板、镀层板等零件的点焊与凸焊,铬锆铜材料适合于制造电极帽、电极连杆、电极头、电极握杆、凸焊特殊电极、滚焊轮、导电嘴等电极零件。

  生产的标准电极头、电极帽、异性电极采用了冷挤压工艺及精密机械加工,进一步提高产品的密度,产品性能更加优良、耐用,保证焊接质量稳定。

  二、铍铜(BeCu)

  铍铜(BeCu)电极材料与铬锆铜相比,具有更高的硬度(达HRB95~104)、强度(达600~700Mpa/N/mm²)及软化温度(达650℃),但其导电率要低得多,较差。

  铍铜(BeCu)电极材料适用于焊接承受压力较大的板材零件,以及较硬的材料,如缝焊用的滚焊轮;也用于一些强度要求较高的电极配件如曲柄电极连杆,机器人用的转换器;同时它具有良好的弹性和导热性,很适合制造螺母焊夹头。

  铍铜(BeCu)电极造价较高,我们通常将其列为特殊的电极材料。

  三、氧化铝铜(CuAl?O?)

  氧化铝铜(CuAl?O?)也叫弥散强化铜,它与铬锆铜相比,具有出色的高温机械性(软化温度高达900℃),较高强度(达460~580Mpa/N/mm²),及良好的导电性(导电率80~85IACS%),具有出色的耐磨性,寿命长。

  氧化铝铜(CuAl?O?)是一种性能优异的电极材料,无论其强度、软化温度好事导电性都非常优越,尤其突出的是用来焊接镀锌板(电解板),它不会像铬锆铜电极那样产生电极与工件粘住的现象,不用经常打磨,有效解决焊接镀锌板的问题,提高了效率,降低了生产成本。

  氧化铝铜电极具有优良的焊接性能,但其目前造价十分昂贵,因而目前还不能普遍使用。由于目前镀锌板的应用非常广泛,氧化铝铜对镀锌板焊接的优异性能,使得其市场前景极其广阔。

  氧化铝铜电极适用于镀锌板、热成型钢、高强度钢、铝制品、高碳钢板、不锈钢板等零件焊接。

  四、钨(W)、钼(Mo)

  钨电极(Tungsten)钨电极材料有纯钨、钨基高比重合金及钨铜合金,钨基高比重合金是钨中加入少量的镍铁或镍铜烧结而成,钨铜复合材料(Tungsten-Copper)含有10-40%(重量比)的铜。

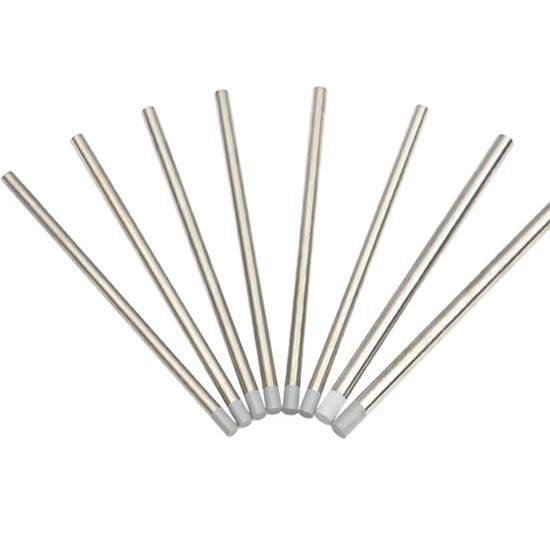

  点焊电极钨电极
      钼电极(Molybdenum)钨、钼电极具有硬度高、烧点高、高温工作性能优越等特点,适合与焊接有色金属铜、铝、镍等,如开关的铜编织带与金属片的焊接、银点钎焊等。



  苏州威尔达焊接设备有限公司是专业的焊接设备生产厂家,专注于研制销售高效节能的中频逆变精密焊机、自动化焊接设备与非标专用焊接设备,苏州威尔达焊接专注于如何提高焊接品质、焊接效率和降低焊接成本。如果您对我们的精密中频点焊机感兴趣,请联系我们:0512-67591273







本文原创:苏州威尔达精密点焊机www.szweierda.com(点焊机厂家)。
