点焊机电极的分类

　　点焊机的电极由铜合金或其他材料制成。点焊机制造商协会根据材料的化学成分将焊接电极分成两组：A组为铜基合金，B组为难熔金属。再根据化学成分和材料特性将这两组电极进一步分类。

　　A组由铜合金组成，进一步分为5类，1类电极在组成上最接近纯铜。随着类别数的上升，硬度和退火温度增加，热、电传导性降低。B组中的10、11、12、13和14类是难熔合金，由铜、钨等混合物烧结而成，专为高温下的耐磨损和抗压强度设计。难熔金属包括W-Cu系复合材料(10-12类),应用于高强度加热、焊接时间长、冷却不足，以及高压等可能引起DSC基合金(A组)快速退化的特殊工况。这些电极在冶金方面的分类如下：

　　1)A组：铜基合金

　　第1类：Cd-Cu合金。适用于焊接铝合金、镁合金、带涂层材料、黄铜和青铜。不可热处理。这种作为电极材料的合金由于在高温下具有高导电性和合理的强度而优于纯铜。

　　第2类：CrCu合金适用于焊接冷热轧钢材、不锈钢和低导电黄铜和青铜。可热处理，强度良好，硬化时的导电性是纯铜的80%。推荐用于高产作业。一种特殊热处理的合金— Zr-Cr-Cu合金符合第2类合金的最小导电性和硬度要求。它适用于焊接镀锌钢和其他金属涂层钢板。

　　第3类：NiCu合金和 Be-Ni-Cu合金适合焊接高电阻钢，如不锈钢。可热处理。其强度比前两类高，因此，经常作为电极柄和电极夹头。

　　第4类：BeCu合金的导电性比第3类合金低，但具有优异的强度和硬度，某些情况下接近热处理钢的水平。它们通常是退火处理过的，易于机加工，然后进行热处理。常用于嵌件、模具面板和缝焊机衬套等

　　2)B组：难熔金属

　　第10类：55%W-45%Cu合金。建议用于导电性要求(相对)较高及对可塑性有一定要求的地方。适用于凸焊电极、火花焊、对接焊模具面板和嵌件。

　　第11类：75%W-25%Cu合金。其强度比第10类更高，适用范围与第10类相似，即电极成型模具面板和凸焊电极。

　　第12类：80%W-20%Cu合金。适用于电成型、电锻模具饰面，以及用于镦锻螺柱和铆钉的电极饰面。

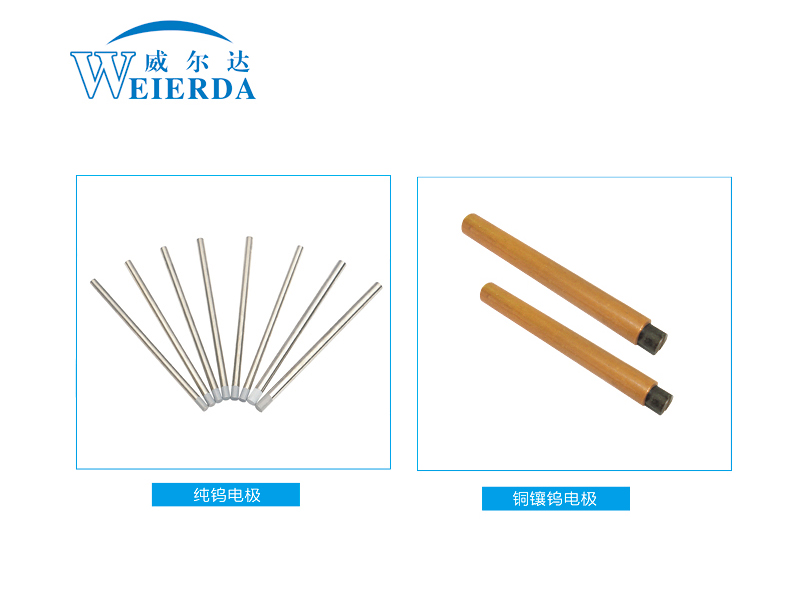

　　第13类(钨)和第14类(钼)。这两类材料主要用于导电性相对较高的焊接/电钎焊有色金属。适用于铜和黄铜的横丝焊接、焊接铜丝编织及黄铜或青铜端子。需要特殊的设置和工艺流程。
