电容储能点焊机电源分析

　　
      以储能电容器组放电，向焊接提供能量的点焊机电源，称为电容储能点焊机电源。网路单相或三相交流经整流装置整流后对电容器组C充电。焊接时，晶闸管VTH导通，C对焊接变压器T一次绕组放电，在二次一侧获得一峰值大、时间短的脉冲焊接电流。开关S为转换开关，供通往焊接变压器T的电流变换方向用，以防止变压器单向通电而磁饱和。VD为续流二极管。

　　为了增大释放能量，可以加大电容器容量或提高充电电压，但这样会导致电容器组体积增大或提高对安全用电的要求。通过调节充电电压、电容量和变压比，可以改变放电时间或电流波形的陡度与幅值，从而改改变加热、冷却。速度或总能量大小。当电容量增加时，电流幅值增加不多，但放电时间延长。当充电电压提高时，放电时间不变，但电流幅值大大增加，当变压比增加时，电流的幅值下降，放电时间加长。

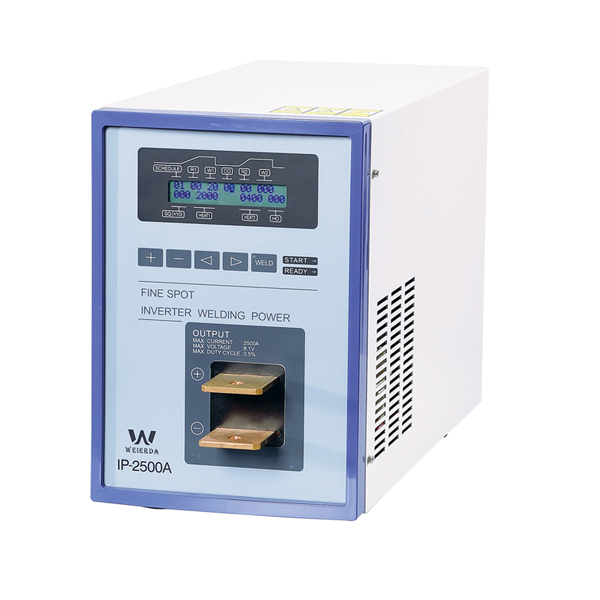

　　苏州威尔达焊接设备有限公司是专业设备生产出厂家www.szweierda.com(逆变焊接电源)
