当前最新一代的焊接电源是直流逆变焊接电源,每一个脉冲的上升、平行及下降皆在0~99ms范围内可调,彩色大屏幕液晶显示屏,人机界面友好,精度为1ms。

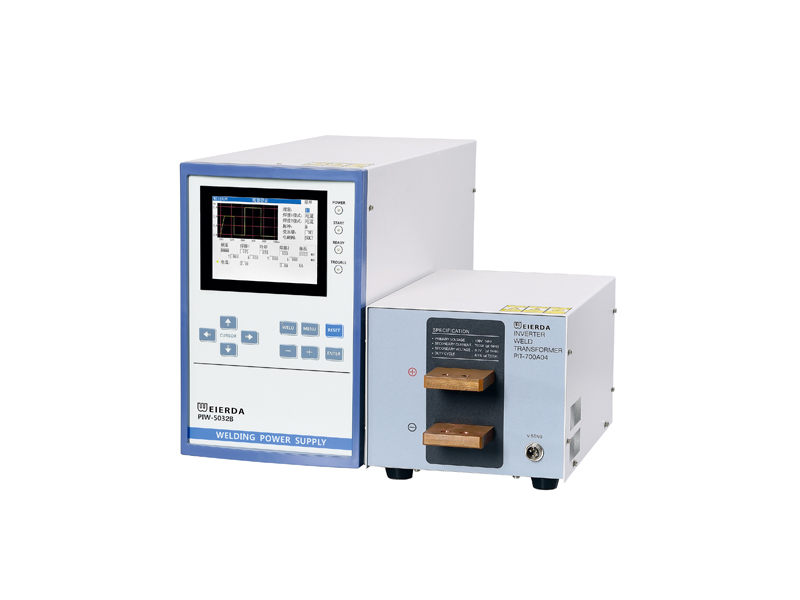

　　由于在实际使用中时间参数较少采用最大限值,故比较典型的二次输出波形前一脉冲为预热,后一脉冲为焊接。根据使用条件,中间无负载的滞留时间往往为零。PIW-5031B型平行间隙电阻点焊机的功率输出可采用恒流、恒压或恒功率三种形式。最大输出电流为5000A,暂载率≥7%。冷却方式为空冷。如图所示,系统中安装有计算机控制的平行间隙精密电阻焊电源。

　　直流双脉冲电源在电极上、下布置时的应用对于一些微件的焊接,用普通电阻爆方法是无法实现的。例如,在一件外径小0.55mm、壁厚仅0.06mm、长0.5mm的纯铂毛细管段内,焊上一根中0.06mm的铂丝,采用普通电阻点焊(包括贮能点焊)难以实现。该管段是一种植入人体内的电极,系极细微的独立部件。由于管径极为细小,当用普通电阻爆方法时,在手工操作条件下电极不易对准铂丝进行焊接。同时,由于管壁与铂丝都极薄又细,即使能对准,电源的供电必须满足极为稳定的条件在手工操作条件下采用热压爆是可行的。铂丝穿入铂管后,铂管呈竖立位置,电极直插入管内。当上电极下压,二次电流接通。采用可精确调整脉冲加热电流的直流双脉冲焊接电源,使Pb毛细管瞬时达红热,温度至0.8Tm(铂的熔点)以上,插入管内的一段铂丝也瞬时达红热,上电极尖端同时呈高温状态,在上电极设定的下压压力下,铂丝与铂管在高温高压条件下产生扩散焊合。
