电阻焊设备是如何分类的？

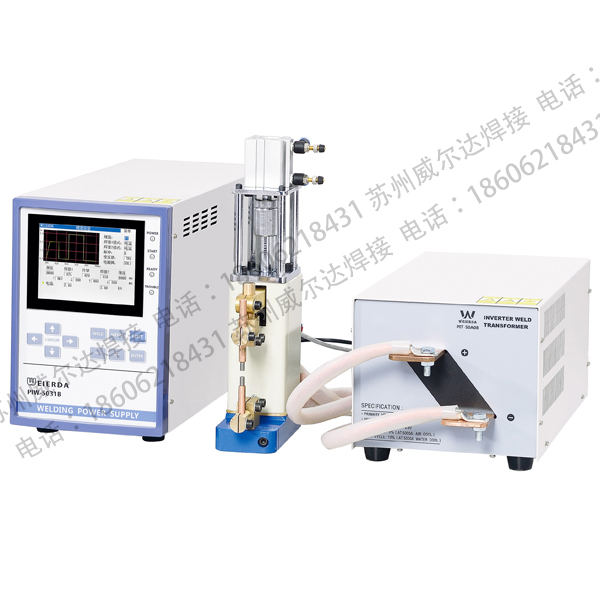

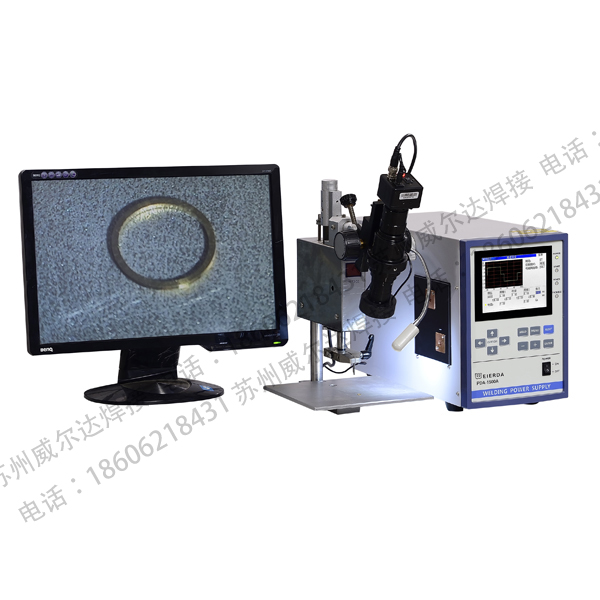

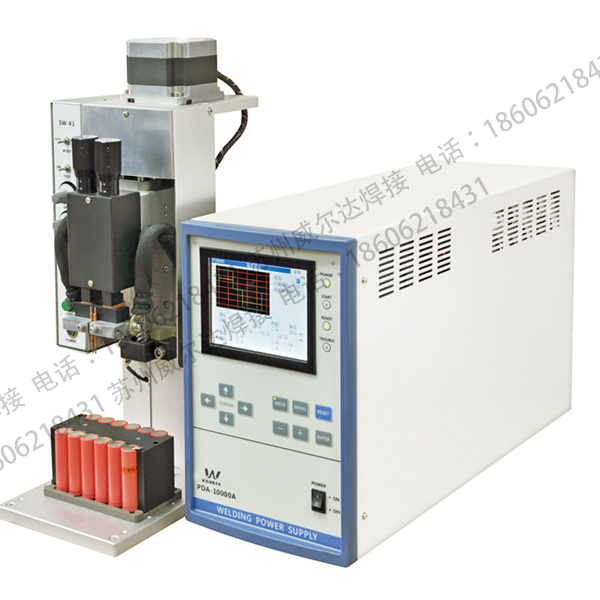

常用的电阻焊设备主要有点焊机、凸焊机、缝焊机和对焊机。其中点焊机是电阻焊中最常用的设备之一,也是工业生产中最主要的电阻焊设备,本文将对点焊机的机械结构作重点介绍,其他几种电阻焊设备只作简单介绍。
点焊机按机械结构分有四种基本类型:摇臂型、直压型、移动型和多点型。
1.摇臂点焊机
摇臂点焊机是最简单的固定式点焊机它是利用杠杆原理由上电极臂施加电极压力,上、下电极臂为长的圆柱形构件,既传递电极压力,又传递焊接电流。上电极绕上电极臂的支承轴作圆弧运动,当上、下电极与工件接触加压时,上、下电极臂必须处于平行位置,才能获得良好的加压状态。电极臂必须有足够刚度,否则电极间会发生滑移,引起熔核飞溅。
摇臂点焊机有三种操作方法:脚踏式、气动式和电动机-凸轮式。
1)脚踏式图所示是典型脚踏式摇臂点焊机外形图,其结构如图所示。
这类点焊机的进深范围为30~1200mm,变压器容量为10~300kVA,最适于小批量生产的加工车间用。
2)气动式用气缸代替脚踏式点焊机的脚踏杆、连杆和弹簧。
它实际上是用气压力代替人的脚踏力,图3-13所示是气动式摇臂点焊机的外形图,其结构如图3-14所示。气缸行程须与机臂空间刀成比例,气缸直径须与所需电极压力和进深A成比例。由气缸提供的焊接压力与空气压力成正比,并由减压器控制。这类点焊机最适于需要最小装配时间的中、大批生产用。国产焊机容量为60~100kV·A,一般配用PIW-5230B型控制器,可焊接2.5mm+2.5mm钢板。
3)电动机一凸轮式典型的电动机-凸轮式摇图3-13气动式
臂点焊机的外形如图3-15所示,其结构如图3-16摇臂点焊机
点焊机按机械结构分有四种基本类型:摇臂型、直压型、移动型和多点型。
1.摇臂点焊机
摇臂点焊机是最简单的固定式点焊机它是利用杠杆原理由上电极臂施加电极压力,上、下电极臂为长的圆柱形构件,既传递电极压力,又传递焊接电流。上电极绕上电极臂的支承轴作圆弧运动,当上、下电极与工件接触加压时,上、下电极臂必须处于平行位置,才能获得良好的加压状态。电极臂必须有足够刚度,否则电极间会发生滑移,引起熔核飞溅。
摇臂点焊机有三种操作方法:脚踏式、气动式和电动机-凸轮式。
1)脚踏式图所示是典型脚踏式摇臂点焊机外形图,其结构如图所示。
这类点焊机的进深范围为30~1200mm,变压器容量为10~300kVA,最适于小批量生产的加工车间用。
2)气动式用气缸代替脚踏式点焊机的脚踏杆、连杆和弹簧。
它实际上是用气压力代替人的脚踏力,图3-13所示是气动式摇臂点焊机的外形图,其结构如图3-14所示。气缸行程须与机臂空间刀成比例,气缸直径须与所需电极压力和进深A成比例。由气缸提供的焊接压力与空气压力成正比,并由减压器控制。这类点焊机最适于需要最小装配时间的中、大批生产用。国产焊机容量为60~100kV·A,一般配用PIW-5230B型控制器,可焊接2.5mm+2.5mm钢板。
3)电动机一凸轮式典型的电动机-凸轮式摇图3-13气动式
臂点焊机的外形如图3-15所示,其结构如图3-16摇臂点焊机
