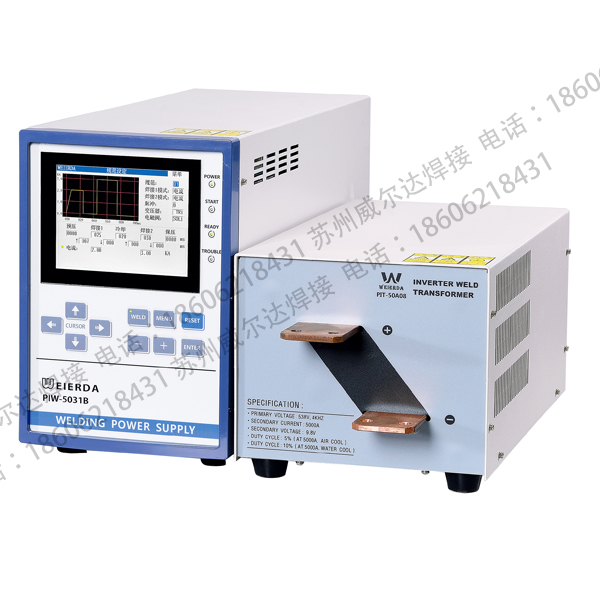

逆变电阻焊机电源

　　20世纪80年代以来,随着电子技术的发展,逆变弧焊电源和逆变焊接电源也相继迅速发展。目前最多的是逆变直流式电阻焊机,这类焊机高效、节能、小型轻量化,易于实现高度自动化生产。图3-10所示是逆变直流点焊电源电路及其输出的电流波形图。由图可知,它的基本结构与逆变弧焊整流器相类似,由工频三相交流电先经整流器滤波变换成波纹率低的直流电,再经功率开关器件(如晶体管、场效应管、ICBT管等)逆变成中频方波电供给中频变压器,经变压器降压后再整流成脉动较小的直流电供给焊接用。逆变器通常采用电流反馈脉宽调制方法获得稳定的恒流输出。

　　逆变直流点焊机有如下特点：

　　(1)焊接变压器小型轻量化。这是提高变压器输入频率的结果,使变压器铁芯截面大幅度减小,其体积和重量达到小型和轻量化。有资料表明逆变直流点焊机整机重量为同容量的普通工频点焊机的1/5~13。变压器小型轻量化的结果,就可以实现点焊钳和变压器连同二次整流器一体化,可以用于点焊机器人,使点焊生产达到高度自动化和无人化。

　　(2)高速精密控制。因逆变直流点焊机的逆变频率是工频(50Hn)的20倍左右,故整个反馈系统的响应速度和控制分解能力较工频点焊机优越很多,从而有利于焊接质量的控制。况且逆变整流方式可使焊接时间不受工频频率的限制,使焊接时间控制更为精确,还可以方便地实现更精密的焊接电流幅值控制。

　　(3)输出低脉冲率的直流电。输出的焊接电流是直流电,在工艺上所具有的特点也和二次整流电阻焊机一样,如形成稳定熔核的电流范围宽、电极寿命长、铁磁物影响小、无集肤效应、电流相对集中、分流小和热效率高等。E图。当中自本

　　(4)三相平衡负载、功率因数高、节能经济。步目前在国外主要用于汽车制造和精密电子元件点焊,也在轻工家电产品、农机具等行业中应用。

　　在我国电阻焊机当前市场上,交流工频焊机仍为主导产品,紧随其后的是二次整流和电容储能式焊机,精密型逆变式电阻焊机与逆变焊接电源在我国近年来得到较快发展,因它具有焊接时间短、热效率高、节能、焊接质量好、不易产生飞溅,以及焊接变压器体积小、重量轻等优点,今后将会成为电阻焊机主流产品。
