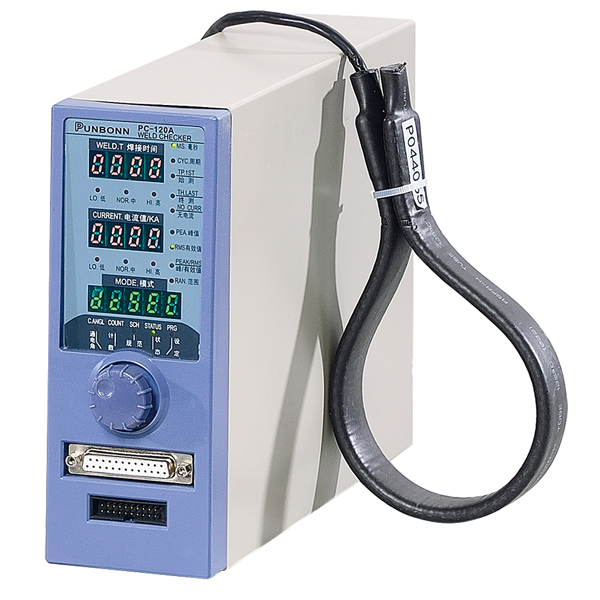

焊接电流检测仪的原理

　　焊接电流信号比焊接电压更难检测。所以我们特别开发了焊接电流检测仪，专门用来检测焊接电流，原理如下，通常点焊机次级回路的电流值非常高,且只能进行间接测量。通常使用基于霍尔效应的传感器或环形线圈传感器测量。其中环形线圈传感器常用于电流的测量。由于于焊接电流的测量和焊接过程的噪声一样,都是由感应电压产生的,所以很难将所大的。交流焊接电流会导致随时间变化的强电磁场。该区域内任何一个导体回路中都会需要的信号与噪声分离开来产生感应电压,其幅值由法拉第定律给出。

　　法拉第定律是使用环形线圈传感器测量电流的基础。显然,线圈的位置或取向上的变化会导致其有效面积发生变化,因此影响电流的检测。但是,当线圈简单地挂在焊机臂上时,读数误差一般低于5%。将线圈放置在电磁场中合适的位置可进一步降低误差率。

　　此外,还有两种其他测量电流的方法一霍尔效应传感器和电阻分流。霍尔效应传感器是通过对一个半导体上由周围电磁场产生的电压进行测量而得到电流的。这些传感器很小,因面对温度的变化很敏感,也对力向和位置的变化敏感。电阻分流法直接测量电流路径中经过一个已知电阻的导体的电压,是测量低强度电流或直流电的标准方法。然而,在使用电阻分流对电阻焊进行测量时,必须对电极进行改进。

　　苏州威尔达焊接设备有限公司是专业生产电阻焊接设备的公司，专门生产精密逆变点焊机，逆变焊接电源，晶体管焊接电源和相关配套焊接检测仪，比如焊接电流检测仪，焊接压力检测仪等等，欢迎前来选购。www.szweierda.com (焊接检测仪)。
